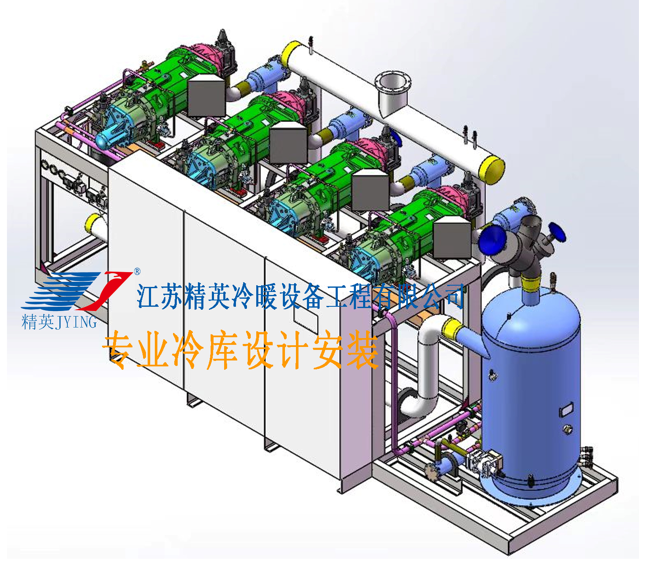

壓縮機從蒸發器中吸氣，經壓縮后，進人油分離器，利用流速降低及離心力的原理和機械過濾的作用，將蒸氣中攜帶的油分離，然后進人水冷式冷凝器，冷凝成飽和液體貯存在貯液器中。貯液器既可以起到液封的作用，還能貯存液體和調節供液量。液體制冷劑經貯液器的出液閥進入干燥過濾器，去除制冷劑中的雜質和水分，以免引起系統在熱力膨賬網處發生臟堵或冰堵。然后制冷劑再進入回熱器，被從盤管出來的蒸氣過冷，它不僅防止壓縮機的液擊，而且提高制冷量和減少有害過熱。過冷后的液體制冷劑經電磁閔7進人熱力膨胩閥，電磁閥在系統中起開閉作用，和壓縮機電動機同時動作。壓縮機啟動時電磁網通電開啟，使系統接通，壓縮機停機時，電磁閥斷電關閉，系統切斷，這樣可防止大量液體制冷劑進入蒸發器，以免下次壓縮機啟動時產生濕沖程。制冷劑經熱力膨脹閥節流減壓后壓力和溫度都降低，然后經截止閥和分液器分別進入冷庫的各組蒸發器 （盤管）。截止閥是為檢修熱力膨賬網時，將它關閉，切斷系統，避免空氣進人系統或系統中的制冷劑大量外泄。為保證運行的經濟和安全還安裝了高低壓力控制器，使裝置的高、低壓力控制在某一數值，從而使高壓不致過高以保護機器的安全運行，低壓不致過低以保證運行的經濟性。溫度控制器是使庫溫控制在所需要的數值內。此外對冷量較大的制冷壓縮機，為了安全運行還裝有油壓繼電器。
